Serbest Soğutma Sistemleri
Serbest soğutmayı kullanarak toplam termal yönetim maliyeti % 90’a kadar düşürülebilir.
Serbest soğutma, geleneksel klima uygulamalarının çok yüksek enerji maliyetleri tükettiği Telekomünikasyon, Hosting işletmeleri, Verici istasyonları gibi alanlarda enerji ve işletme masraflarından tasarruf sağlar.
GSM Baz İstasyonları, PSTN Sistem Odaları, Veri işleme merkezleri, Banka ATM’leri gibi alanlardaki klima üniteleri soğutma için fazla miktarda enerji tüketmektedir. Baran Teknoloji Serbest Soğutma Sistemi, optimum enerji tüketerek maksimum soğutma sağlar. Sistemin çalışma prensibi çok basittir. Sistem odalarındaki sıcak havanın soğutulması yerine dışarıya taşınmasını ve dışarıdaki serin havanın içeriye aktarılmasını sağlar. Klimanın mümkün olduğunca çalışmasına izin vermez. Böylece, %90’a kadar enerji tasarrufu sağlanır. Baran Teknoloji Serbest Soğutma Sistemi kullanılmasıyla, coğrafi konum ve iklim koşullarına bağlı olarak altı ay ile bir yıl içerisinde amortisman değerini karşılamaktadır.
Serbest Soğutma sistemimizin öne çıkan teknik özellikleri:
Çeşitlilik ve Esneklik:
Sisteminiz, (ΔT = 5°C) ‘de 2 kW’tan 8 kW'a kadar değişen soğutma kapasiteleri ile geniş bir uygulama yelpazesi sunuyor. 6 farklı soğutma kapasitesinde, Fanbox modellerine sahibiz. (55W-120W-190W-380W-467W ve 750W)
Kontrol Mekanizması:
Sistem, hem AC (220VAC) Fanları, hem de DC (48VDC) ‘de çalışan tüm EC (Electronically Commutated) Fanları, oransal olarak sürebilen kontrol ünitesin sahiptir. Bu şekilde enerji verimliliğini artırırken aynı zamanda sistemin hassasiyetini ve esnekliğini de arttırıyor.
Merkezi Kontrol:
Tek bir kontrol ünitesiyle Mod-Bus haberleşme portu ile, 4 ‘e kadar Serbest Soğutma Fanbox’larını kontrol edebilme yeteneğine sahibiz. (İsteğe göre Fanbox sayısı 8’e kadar çıkartılabilir) Bu sayede büyük alanlardaki yüksek soğutma kapasitelerine erişiyoruz. Bu özellik sistem yönetimini kolaylaştırır ve maliyetleri düşürür.
Gelişmiş İzleme ve Alarm Sistemleri:
Kontrol ünitemizin geniş bir izleme ve alarm yeteneğine sahip olması, ortamdaki arızaları hızlı bir şekilde tespit etmeye ve müdahale etmeye olanak tanır. Kontrol ünitemiz, 16 kanal INPUT kontak girişlerine, 16 kanal OUTPUT dry relay contack çıkışlarına ve 16 kanal ALARM dry contack çıkışlarına sahiptir. İnputlar aktif olduğunda sistem, SNMP Trap gönderir. İnput Kartında 1.ve 2. Seviye yangın giriş uçları vardır yangın durumunda fan veya klimalar otomatik kapattırılır. Output kanalları ile uzaktan istenilen cihazlar kapatılıp açılabilir. Oluşan 16 farklı alarm durumların da yine SNMP Trap gönderilir.
Gerçek Zamanlı Filtre Takibi:
Filtre doluluk seviyelerinin gerçek zamanlı olarak izlenmesi, sistem bakımını optimize eder ve potansiyel sorunları önler. G2 ve G3 Filtrelerin doluluk seviyelerini digital fark basınç sensoru ile gerçek zamanlı ölçüyoruz. Sensorun Zero point accuracy değeri: 0,1 Pascal ‘dır. (Filtre sensörü Analog veya Dijital olarak iki farklı yapıda seçilebilir.)
Kullanıcı Dostu Filtre Değişimi:
Kolay değiştirilebilir filtre sistemi, bakımı kolay ve verimli hale getirir. G3 filtremiz değişebilir elyaf şeklinde olup, kirlendiğinde sadece kaset içinde bulunan elyaf filtre değiştirilir.
Genişletilebilir Klima Kontrolu:
Farklı klima sistemlerini kontrol edebilme yeteneği, sistemin çok yönlülüğünü ve uygulanabilirliğini artırır. Kontrol ünitemiz, 2 ad Split Klimayı ve 6 ad. hassas kontrollü (DX) Klimayı kontrol eder. Split klimaların isteğe göre şebekeden ne kadar güç harcadığı hesaplanır ve bunlar kayıt altına alınır.
Veri Toplama:
RS485 veri yolu üzerinden IEC-62056-21 protokolu ile uyumlu elektrik sayaçlarından T0, T1, T2, T3, T4, kapasitif ve endüktif tüketim bilgilerini okur. Aynı veri yolu üzerinden EASTRON SDM630
Enerji Ölçer ile uyumlu cihazlardan, güç faktörü, toplam aktif enerji, toplam kapasitif enerji, toplam endüktif enerji bilgilerini okur. Okunan değerler MODBUS tablosuna kaydedilir.
Nem Kontrolü:
Ortam nemi seviyesinin kontrolü, ekipmların korunmasını ve çalışma koşullarının optimizasyonunu sağlar. Kontrol ünitemiz, nem algoritması ile EC Fanı oransal kontrol eder. Ayrıca iç ortamda oluşan DEW Point değerini hesaplar, değer aşımında alarm üretir ve fan durdurulur.
Kapsamlı Kayıt Sistemi:
Geniş parametre yapılandırma seçenekleri ve olay kayıtları, sistemin performansını ve güvenilirliğini artıran kritik veriler sağlar. Sistem 67 farklı parametre konfigürasyonu kontrol eder. 18276 adet Event Logs’ları hafızaya kaydedebilir ve 365 günlük Operation Log’ların kaydı yapar.
Dizel Jeneratör Kontrolü:
Serbest Soğutma sisteminizin, Off-Grid (şebeke dışı) alanlar için dizel jeneratörleri kontrol edebilme yeteneğine sahiptir. Bu özellik, İç ortam sıcaklığı arttığında klimanın çalışmasını sağlamak ve DC sistemde bulunan akülerin gerilimleriniz kritik eşik seviyelere düştüğünde aküleri şarj etmek için Jeneratorü otomatik çalıştırılır.
Isıtıcı Kontrolü:
Isıtıcı Kontrolü 2 farklı şekilde yapılır. Isıtma yöntemi, kontrol ünitesi üzerindeki menüden klima veya harici Isıtıcı Rölesi şeklinde seçilir.
Yangın Kontrolü:
Yangın esnasında sistem kendini çok hızlı bir şekilde kapatır. Sistem, yangın ortadan kalkana kadar sürekli kapalı kalır. Yangın tehlikesi bitince kontrol modülü üzerinde bulunan butona basıldığında sistem tekrar normal modda çalışmaya başlar.
Detaylar
Modelleri İncele
FCS380SO

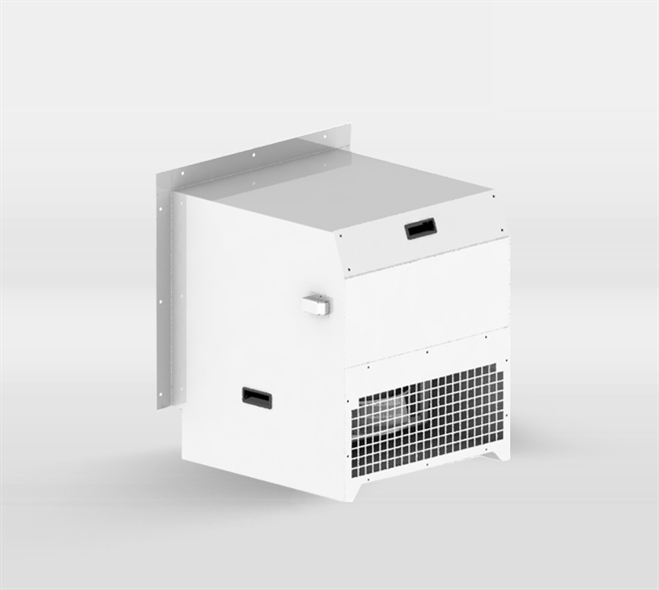

FCS190SI
FCS120SI
FCS055SD
FCS120SD
FCS190SO
FBX467
)
FCS120SO
)

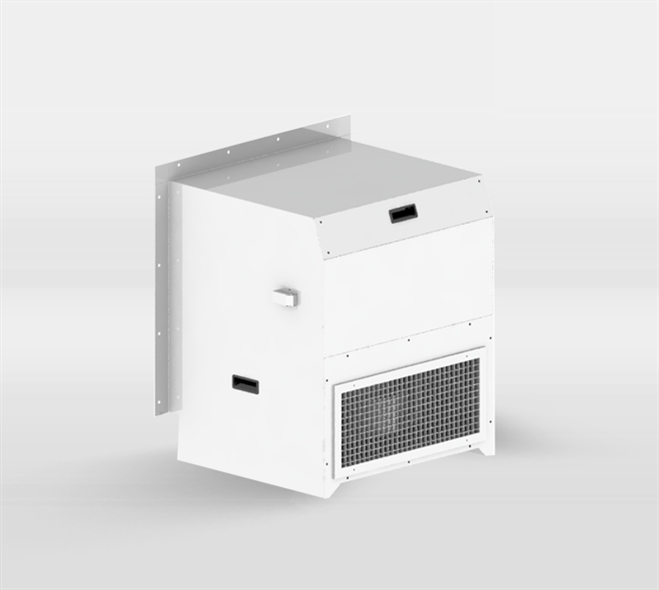

FCS380SI
)

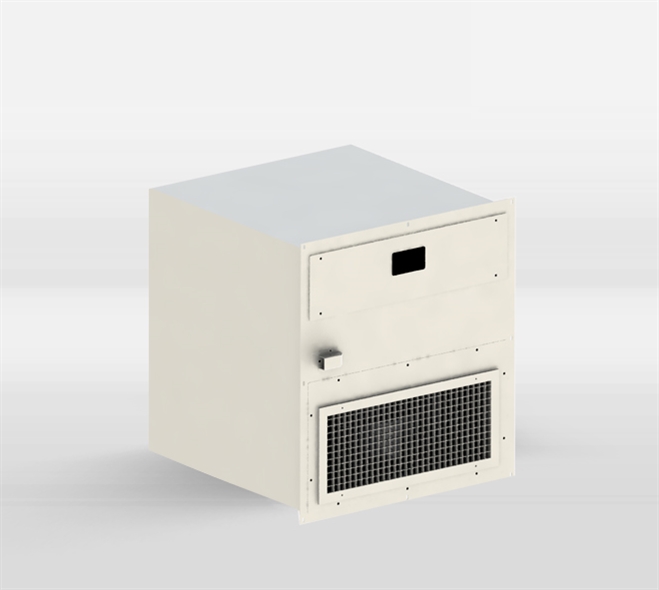

FCS750SI

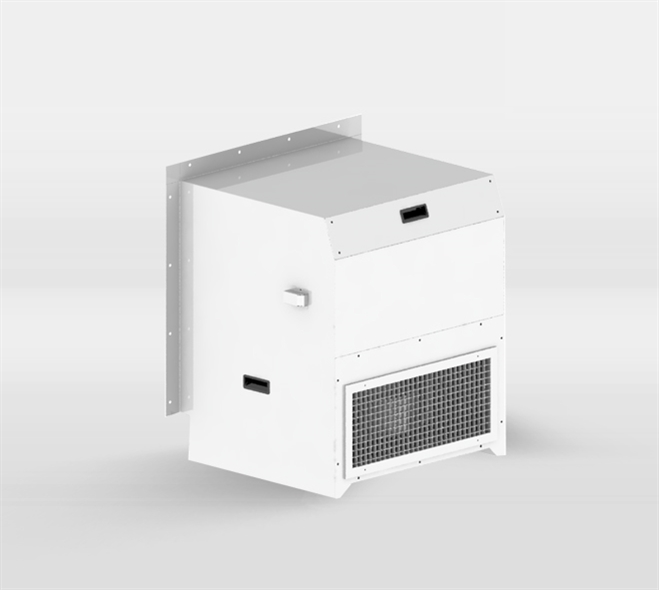

Baran Tech Model FBX750OB
Baran Tech Model FBX1500OB
Serbest Soğutma Sistem Model Tablosu
| Model | Birim | FBX1500OB | FBX750OB | FBX750SI | FBX467OI | FBX380SI | FBX380OB | FBX190SI | FBX190OB | FBX120SI | FBX120OB | FBX120SD | FBX055SD | |
| Montaj Tipi | Dış Mekan | Dış Mekan | İç Mekan | Dış Mekan | İç Mekan | Dış Mekan | İç Mekan | Dış Mekan | İç Mekan | Dış Mekan | Dış Mekan | İç Mekan | ||
| Fan Gerilimi | Nominal | V | 230 VAC | 230 VAC | 230 VAC | 230 VAC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC |
| Çalışma Aralığı | 200 - 277 VAC | 200 - 277 VAC | 200 - 277 VAC | 184 - 264 VAC | 36 - 57 VDC | 36 - 57 VDC | 36 - 57 VDC | 36 - 57 VDC | 36 - 52 VDC | 36 - 52 VDC | 36 - 52 VDC | 36 - 57 VDC | ||
| Kontrol Ünitesi Gerilimi | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | +24 / -48 VDC | ||
| Çalışma Gerilimindeki Güç Tüketimi | W | 1500 | 755 | 755 | 472 | 385 | 385 | 195 | 195 | 125 | 125 | 125 | 60 | |
| Maks. Fan Akımı | A | 6,6 | 3,3 | 3,3 | 10,6 | 12,7 | 10,6 | 6,15 | 6,15 | 3,55 | 3,55 | 3,55 | 2,6 | |
| Çalışma Sıcaklığı Aralığı | °C | -25 / +40 | -25 / +55 | -25 / +55 | -25 / +60 | -25 / +40 | -25 / +40 | -25 / +60 | -25 / +60 | -25 / +40 | -25 / +40 | -25 / +40 | -25 / +60 | |
| Maks. Hava Debisi | m³/h | 5920 | 4420 | 4200 | 2960 | 3100 | 3200 | 1820 | 1930 | 1500 | 1590 | 1700 | 1090 | |
| cfm | 3480 | 2600 | 2470 | 1740 | 1820 | 1880 | 1070 | 1140 | 880 | 940 | 1000 | 640 | ||
| Soğutma Kapasitesi | W / K | 2020 | 1510 | 1440 | 1010 | 1060 | 1090 | 620 | 660 | 510 | 540 | 580 | 370 | |
| ΔT = 2.5°C | kW | 5,1 | 3,8 | 3,6 | 2,5 | 2,7 | 2,7 | 1,6 | 1,7 | 1,3 | 1,4 | 1,5 | 0,9 | |
| ΔT = 5°C | 10,1 | 7,6 | 7,2 | 5,1 | 5,3 | 5,5 | 3,1 | 3,3 | 2,6 | 2,7 | 2,9 | 1,9 | ||
| ΔT = 7°C | 14,2 | 10,6 | 10,1 | 7,1 | 7,4 | 7,7 | 4,4 | 4,6 | 3,6 | 3,8 | 4,1 | 2,6 | ||
| ΔT = 10°C | 20,2 | 15,1 | 14,4 | 10,1 | 10,6 | 10,9 | 6,2 | 6,6 | 5,1 | 5,4 | 5,8 | 3,7 | ||
| Filtre | Sınıf | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G2 - G3 | G4 | G4 | |
| Filtre Alanı | m² | 1,3 | 1,20 | 1,20 | 1,00 | 1,00 | 1,00 | 0,75 | 0,75 | 0,75 | 0,75 | 0,50 | 0,50 | |
| Fan Kabini | Genişllik | mm | 720 | 720 | 655 | 635 | 635 | 640 | 635 | 640 | 550 | 550 | 455 | 250 |
| Yükseklik | 915 | 790 | 970 | 655 | 860 | 640 | 860 | 640 | 735 | 550 | 455 | 250 | ||
| Derinlik | 690 | 690 | 665 | 610 | 610 | 630 | 610 | 630 | 515 | 530 | 195 | 80 | ||
| Hava Giriş Menfezi | Genişllik | mm | 740 | 740 | 620 | 635 | 590 | 635 | 490 | 550 | 490 | 550 | 400 | 400 |
| Yükseklik | 490 | 490 | 200 | 655 | 200 | 655 | 195 | 550 | 195 | 550 | 595 | 595 | ||
| Derinlik | 495 | 495 | 260 | 610 | 255 | 610 | 260 | 530 | 260 | 530 | 140 | 140 | ||
| Hava Çıkış Menfezi / Damperi | Genişllik | mm | 620 | 400 | 355 | 400 | 300 | 340 | 300 | 340 | 410 | 330 | ||
| Yükseklik | 355 | 395 | 355 | 395 | 300 | 340 | 300 | 340 | 600 | 450 | ||||
| Derinlik | 260 | 245 | 260 | 245 | 260 | 210 | 260 | 210 | 220 | 135 | ||||
| Ağırlık | Fan Kabini | kg | 69 | 54 | 59 | 43 | 51 | 43 | 51 | 43 | 45 | 35 | 21 | 2 |
| Hava Giriş Menfezi | 18 | 18 | 13 | 0 | 12 | 0 | 11 | 0 | 11 | 0 | 6 | 6 | ||
| Hava Çıkış Menfezi | 18 | 8 | 13 | 8 | 11 | 6 | 11 | 6 | 6 | 4 | ||||
| Sabitleme Ayakları | 7 | 7 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | 0 | 0 | 0 | ||
| Toplam | 94 | 79 | 94 | 51 | 80 | 51 | 77 | 49 | 71 | 41 | 33 | 12 | ||
| Ses Seviyesi (Maks. d/d) | dB(A) | 80 | 72 | 72 | 65 | 65 | 65 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Koruma Sınıfı | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | ||
| Uyarı : Tablodaki değerler üretici firma tarafından değiştirilebilir. | ||||||||||||||
Özellikler
- SNMP v1 ve v2c formatlarında, SNMP olarak 16 farklı alarm çıkışı ve 16 farklı kuru kontak giriş bilgisi gönderir (Kullanıcı v1 veya v2c’yi seçebilir.)
- Gömülü web arayüzü ile sistemi uzaktan izleyebilme
- Grafik kullanıcı arayüzü (GUI) ile sistemi uzaktan izleyebilme ve kontrol edebilme
- Çıkış kartı kullanılarak kuru kontak ile çevre birimlerini anahtaryabilme (Opsiyonel)
- Giriş kartı kullanılarak kuru kontak durum bilgilerini alabilme (Opsiyonel)
- İki farklı klima ünitesini kontrol edebilme (Opsiyonel)
- Kullanıcıya yetersiz soğutma ve ısıtma hakkında bilgi verebilme
- Dijital fark basınç sensörü ile filtrenin doluluğunu ölçebilme (0-500Pa arasında %0,1 hata oranı ile)
- Fan ve klima güç tüketimlerini ölçme ve gösterebilme (Verilerin LOG kaydı)
- + 24 / -48 VDC’de çalışabilme
- Oransal Hız Kontrolü
- Ethernet Bağlantısı
- Akü Voltaj Ölçümü
- Şebeke Gerilim Ölçümü
- Anlık Fan Gücü Ölçümü
- Anlık Klima Güç Ölçümü
- Dizel Jeneratör Kontrolü
- Hem AC hem de DC fan sürebilme
- Gerçek zamanlı saat
- Veri ve parametrelerin saklanması
- Analog / Dijital Diferansiyel Basınç Sensörü
- Harici klima ünitesi ve ısıtıcının çalıştırılması
- Çalışma süresi boyunca sensörleri test etme
- Her hangi bir arıza durumunda klima ünitesini doğrudan çalıştırma
- Fan hızı ölçümü
- 18.276 adet LOG kaydı
- Menüye şifreli erişim
- Gece modu kullanarak fan gürültü seviyesini düşürme
- Yangın alarmı etkin olduğunda, sistemin kendiliğinden kapanması (Opsiyonel)
- Uzaktan ve yerel erişim için USB, RS485 ve Ethernet girişleri
- Karbon ayak izini azaltma
- Uzaktan İzleme ve Kontrol
- 16 farklı alarmı SNMP olarak gönderme
- Düşük bakım maliyeti
- Yetersiz soğutma ve ısıtma olduğunda alarm gönderme
- Nem ve Çiğ Noktası Kontrolü
- İşletme maliyetlerini (OPEX) büyük oranda düşürür
Kullanım Alanları
Bu özel sistem;
- GSM baz istasyonları
- PSTN Sistem Odaları
- Banka ATM’leri
- Radyolink istasyonları
- Veri işleme merkezleri
- Laboratuvarlar
- Sanayi
- gibi kapalı her türlü alanlarda serbest soğutma sistemi uygulanabilir.
Yazılım Arayüz
Videoyu oynatarak demoyu inceleyin
Uygulama Videosu
Serbest Soğutma (FCS) Uygulama
Serbest Soğutma (FCS) Çalışma Sistemi
Serbest Soğutma (FCS) CFD Sıcaklık Analizi
